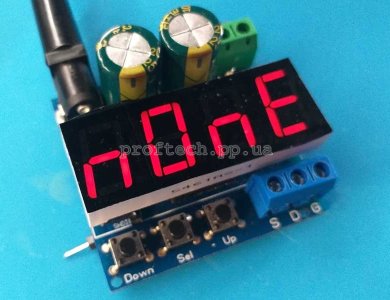

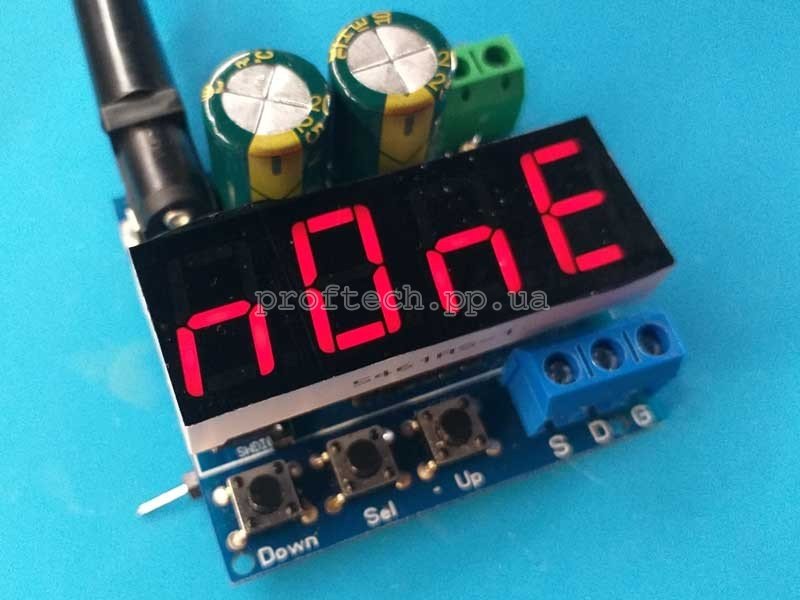

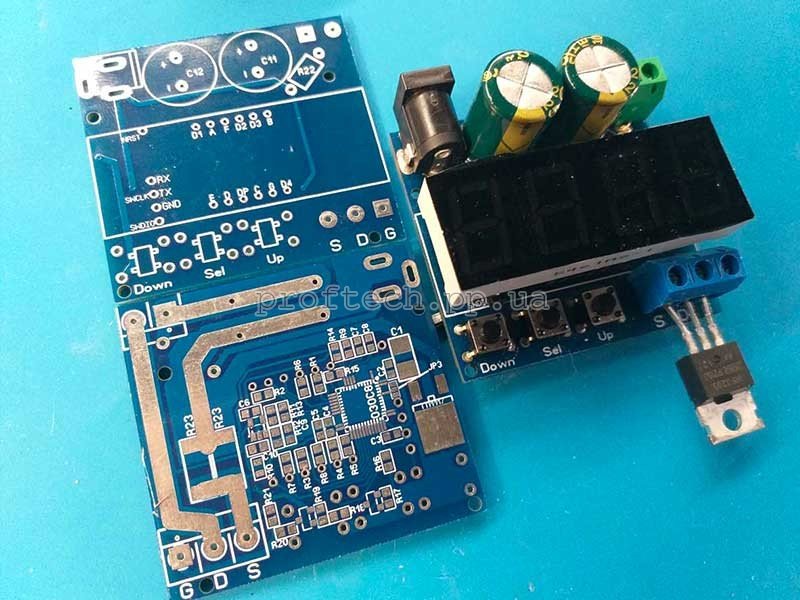

Друкована плата імпульсного вимірювача опору переходів N-MOSFET польових транзисторів та падіння напруги на IGBT транзисторах.

Принцип роботи

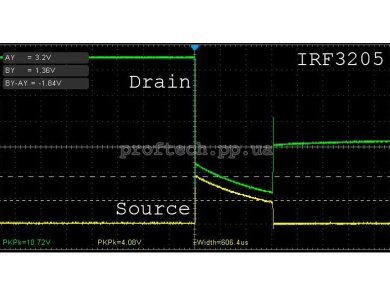

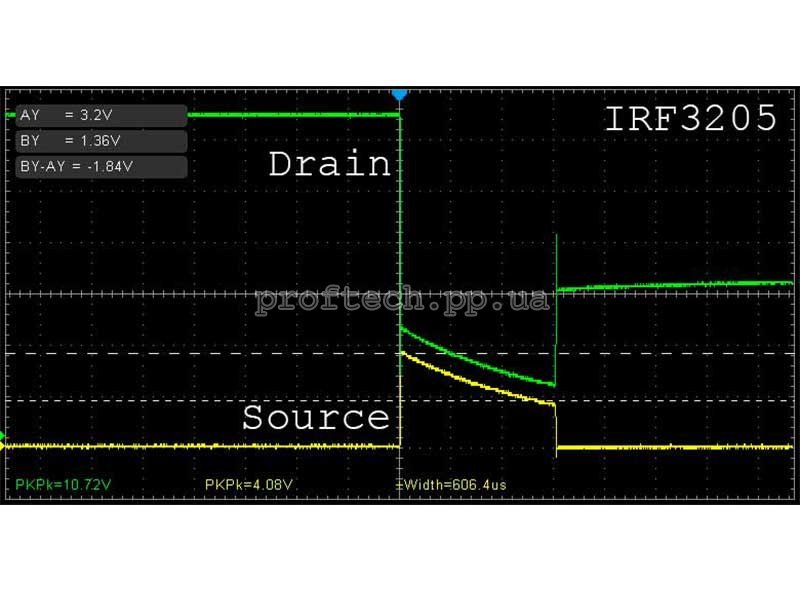

Імпульсний вимір автоматично один раз на секунду імпульсом 0.6 мС
Навантаженням виступає зовнішній опір (0.1 - 2 Ом)
Живлення 12-15В.

Напруга живлення накопичується у конденсаторах і при вимірі трохи просідає.
Після подачі імпульсу на затвор через 100мкС виробляється 200 вимірювань, які усереднюються для збільшення точності.

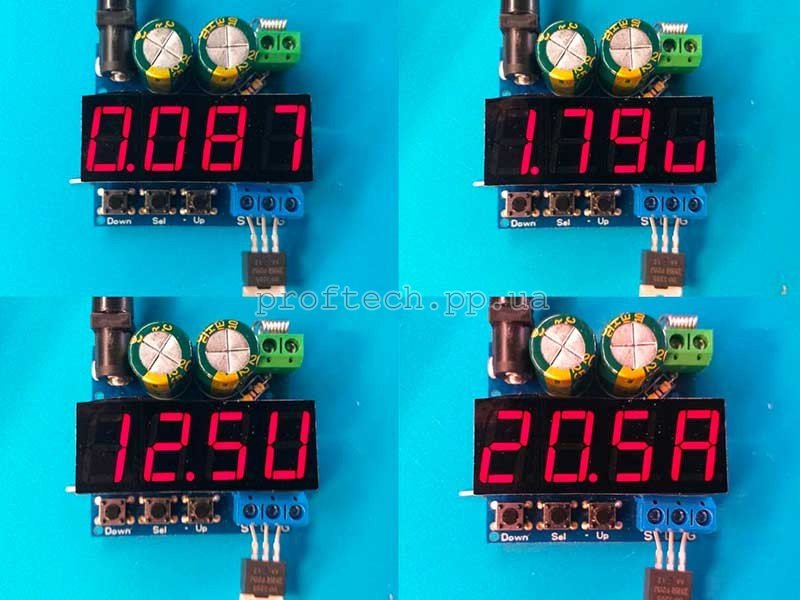

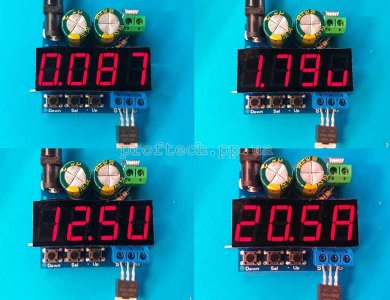

На індикаторі відображаються:
1. 0.087 - опір сток-витік (drain-source) N-MOSFET польових або колектор-емітер IGBT транзисторів.
2. 1.79u - падіння напруги сток-витік (drain-source) польових або колектор-емітрер IGBT транзисторів.
3. 12.5U – напруга живлення.
4. 20.5A – струм у момент вимірювання.
Режим відображення змінюється кнопкою "Sel".
