Перетворювач 12-220В синусоїда, пуста друкована плата для egs002 (DIY)

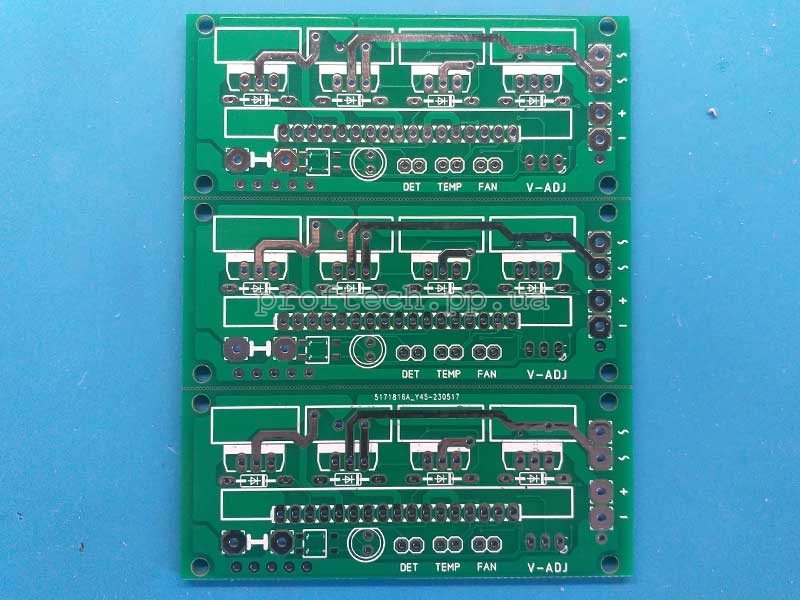

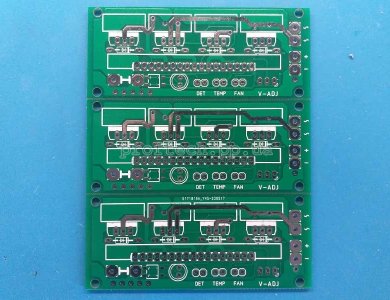

- пуста плата для збирання - 80 грн
- три пусті плати - 160 грн

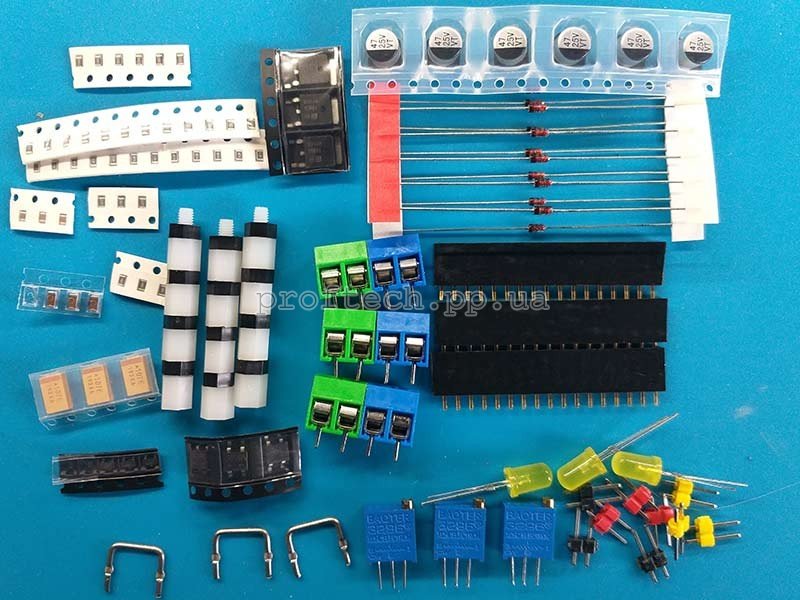

- три комплекта деталей (без транзисторів) + 300 грн
- монтаж СМД + 100 грн

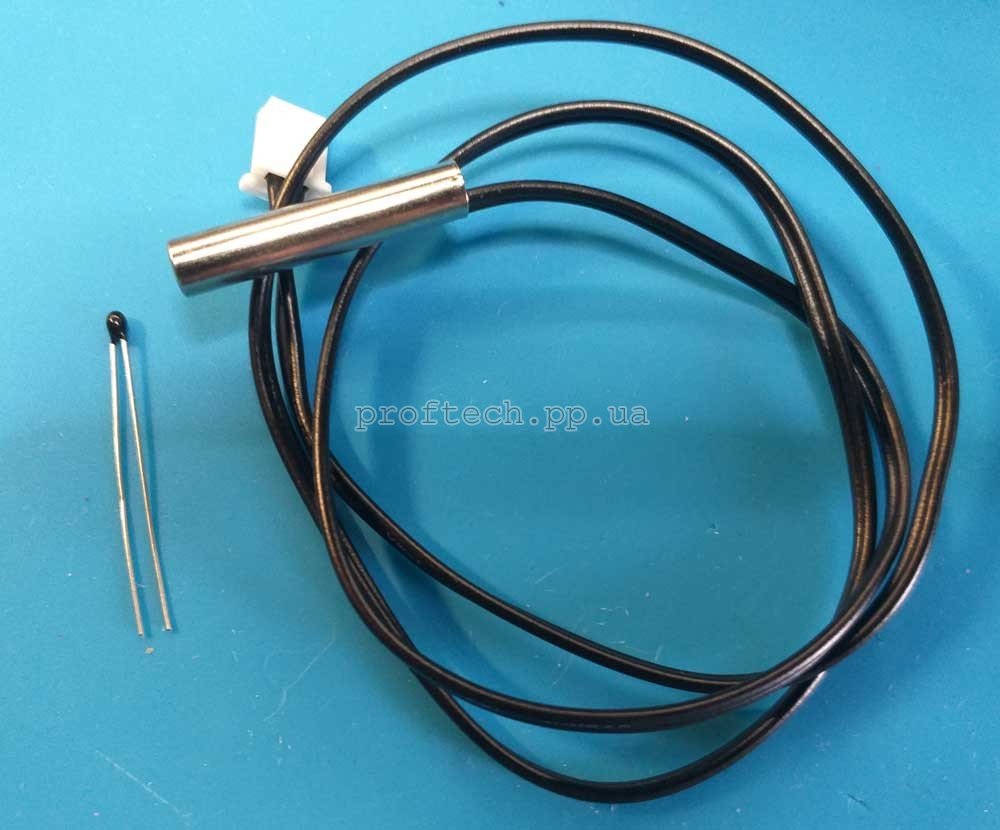

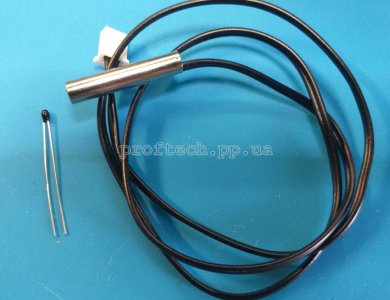

- терморезистор NTC 10к/3шт. + 15 грн
- конденсатор 2,2мкФ*400В 3шт. + 45 грн
- Розмір плати: 33*80мм

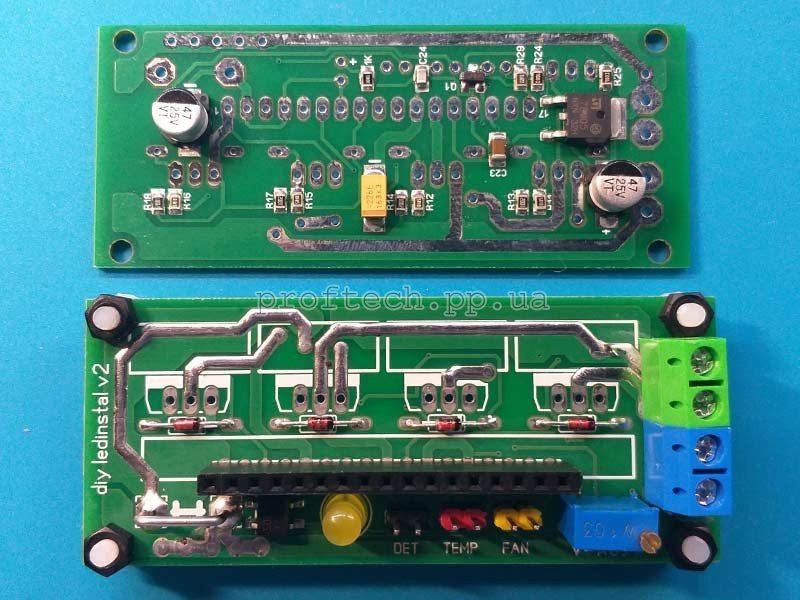

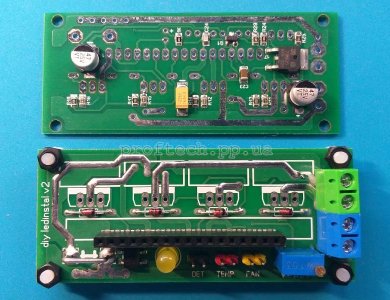

FAN - вихід на вентилятор охолождення 12В
TEMP - вхід NTC 10к для контролю температури транзисторів
DET - вхід контролю напруги 220В
V-ADJ - змінний резистор підстройки вихідної напруги
~~ - вихід на трансформатор
+- - живлення 12 Вольт
Трансформатор підходить від безперебійника з двома або однією обмоткою 6-7 Вольт для живлення від акумулятора 12В
З трансформатора можна отримувати змінну напругу любої величини, наприклад 12В та(або) 24В
